AW10
Récepteur télécommandable mural pour appareil et ventilateur (jusqu'à 2500W)

X10R
Fonctions de l'appareil
  • MARCHE / ARRET
  • Commandable et programmable à distance par courant porteur.
  • Commande locale impulsionnelle : ON / OFF.
  • Fonction va-et-vient avec un autre bouton poussoir.

Caractéristiques techniques
Puissance : 10A
Secteur : 230V - 50Hz ~
Capacités :
Appareil : 2500W Lampe : 2000W
Halogène : 500W
B tension : 400W
Moteur : 1A
Charge : 10A

Consommation en veille : < 2.5W
Dimensions : 57x58x47mm
Compatibilité :
X'DOM, X'DOM PRO X10, THOMSON

Domaines d'applications
  • Automatiser l'éclairage dans les bureaux.
  • Commander à distance ou programmer un ventilateur en gestion d'énergie.
  • Simuler une présence par l'éclairage pendant votre absence.

Description de l'installation du module
Couper le courant depuis le disjoncteur principal.
Installation d'une boite diam 65m à vis.
- Nommer le récepteur (ex A1).
Note : Neutre indispensable.

- Retirer le couvercle de l'interrupteur, ôter les deux vis et enlever la plaque métallique.
- Installer la plaque métallique sur la boite d'encastrement à l'aide des vis.
- Placer l'encadrement décor.
- Connecter les câbles comme indiqué sur le schéma.
- Poser l'interrupteur sur la plaque métallique et remettre les deux vis.
- Placer l'encadrement décor.

Notes supplémentaires
Vérifier maintenant le bon fonctionnement du récepteur:

Attention :
- La qualité du toucher dépend du bon ajustement entre le cadre et l'interrupteur.
- Ne pas trop serrer les vis de face avant.

  • Régler l'adresse de l'interrupteur.
  • Remettre le couvercle.
  • Remettre le courant.
  • Appuyer sur l'interrupteur : la lumière s'allume.
  • Appuyer une nouvelle fois : la lumière s'éteint.
  • La borne 2 est destinée au Bouton Poussoir : chaque fois que la phase est activée, l'interrupteur change d'état, de "allumer" à "éteindre", ou inversement.
Nota : Un courant résiduel sur la phase de controle (même faible) suffit à simuler un appui sur un bouton poussoir. Dans ce cas, relayer cette phase.
Tout comme pour les autre modules récepteurs, l'adresse des appareils peut aisément être changée à n'importe quel moment sans avoir à déconnecter de câbles.

Courant en alimentation < 20 mA de capacité
Immunité CEM Norme EN 50082-1
Sensibilité du signal 15 mVpp min.,50mVpp max.à 120 KHz Impédance en entrée > 180 Ohm (L-N) à 120 KHz
Connexion Bornes à vis pour : phase, neutre, phase active, contrôle
Température ambiante -10° C à + 40° C (fonctionnement), -20° C à + 70° C (stockage)


Câblage du module

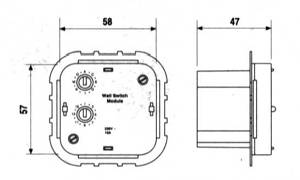

Dimensions du module


Scéma de câblage

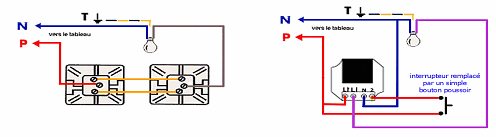

Schéma de câblage en va-et-vient
