LD11
Télévariateur rail DIN

X10R
Fonctions de l'appareil
Ce module nouvelle génération DIN-RAIL fonctionne comme un variateur télécommandé discret. (ancien nom LD10) : nouveauté par rapport à l'ancien module allumage et extinction progressifs
Ce module s'installe dans un tableau électrique, qui contient généralement les fusibles de l'habitation et le disjoncteur principal. Ce module est normalisé, permettant de s'installer trés facilement. Il sert à piloter par des ordres X10 tout un circuit électrique de lumières, offrant des possibilités de variations de luminosité, ce que ne propose pas le module AD10.
Ce contact supporte 60 à 700W pour les lampes incandescentes ou halogènes. Il possède la possibilité d'un contrôle manuel par un bouton poussoir sur sa façade. Il est aussi contrôlé manuellement par un circuit de télérupteur qui fonctionne avec des boutons poussoirs muraux. Il est de plus télécommandable à distance via des ordres X10 émis par des émetteurs. Ce module répond aux ordres comme allumer/éteindre, TOUS APPAREILS éteints, PLUS DE LUMIERE, MOINS DE LUMIERE.
Une des particularités de ce module, est la mémoristion du niveau de lumière. Il est donc possible de rallumer à un niveau de luminosité enregistré lors de la précedente extinction.

Domaines d'applications
  • Peut s'utiliser avec des macros en récepteur dans le cadre d'une automatisation de votre habitation.
  • Contrôle d'un ensemble de points lumineux, de rampe d'hallogènes, ...
  • Permet de programmer un fonctionnement de lampes de puissance élevée.
  • Peut, par l'intermèdiaire de son installation dans un tableau électrique, contrôler tout un circuit protègé par un fusible, ce qui évite l'achat de nombreux modules
  • Utilisation dans le cadre d'une installation home-cinéma.

Caractéristiques techniques
Voltage en alimentation :
230 V~ ą 10 %, 50 Hz
Courant en alimentation :
20 mA
Capacité 60 à 1000 W
(lampes à incandescence et halogène uniquement)
Temps de régulation :
3,5 sec ą 0.2 sec de "pleinement allumé" à "éteint"
Sensibilité du signal 15 mVpp min., 50 mVpp max. à 120 kHz
Impédance en entrée
60 Ohm (L-N) à 120 kHz
Connexions Bornes à vis pour :
phase, neutre, phase active, contrôle 1
Température ambiante :
-10° C à + 50° C (fonctionnement)
-20° C à +70° C (stockage)

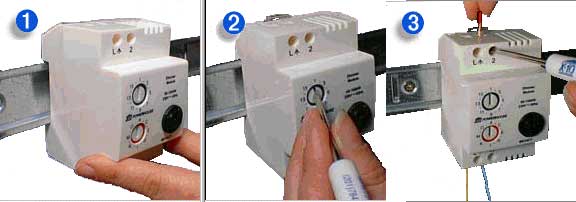

Description de l'installation du module
  1. Connecter la phase, c'est à dire en général le fil rouge, sur la borne L "FLECHE VERS LE HAUT" situé vers le bas du module.
  2. Connecter le fil qui vient de la lampe à la borne L "FLECHE VERS LE HAUT" situé vers le haut du module.
  3. Connecter le neutre, en général de couleur noir, à la borne N
  4. Relier le fil qui revient de la lampe au neutre, soit par un dommino, soit directement à la borne N de l'interrupteur Rail-Din
  5. Le bouton-poussoir manuel (interrupteur mural, par exemple) est branché entre la borne 1 et la phase L.
  6. Il est possible de brancher un contacteur fugitif entre la phase L et la borne 2 de l'interrupteur. Ceci est accessoire.

Notes supplémentaires
Vérifier maintenant le bon fonctionnement du variateur :
  • Remettre le courant.
  • Appuyer brièvement sur l'un des interrupteurs connectés, la lumière s'allume.
  • Appuyer encore une fois brièvement sur le même ou un autre bouton, la lumière s'éteint.
  • Maintenir enfoncé un des boutons connectés : la lumière s'allume puis devient de plus en plus sombre. Quand on relâche le bouton la lumière reste constante.
  • Si on maintient la pression sur le bouton plus longtemps, la lumière faiblit jusqu'à s'éteindre complètement, puis elle revient graduellement jusqu'à un éclairage maximum, et le cycle recommence.
  • A l'aide d'un tournevis, positionner le cadran codé de l'avant du variateur à l'adresse souhaitée.

NOTA : Un courant résiduel sur la phase de contrôle (même faible) suffit à simuler un appui sur un bouton poussoir. Dans ce cas, relayer cette phase.

Quand on utilise le variateur Rail DIN avec des lampes de faible voltage (basse tension), installer un transformateur de type torique (pas de transformateurs électroniques) comme s'il était la lampe sur le schéma de montage.

L'adresse des appareils peut aisément être changée à n'importe quel moment sans avoir à déconnecter de câble.

Câblage du module

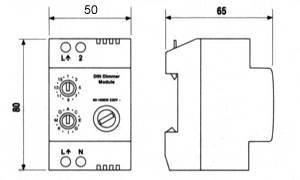

Dimensions du module

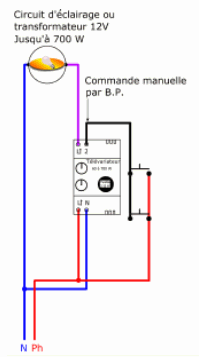

Schema de câblage
