Récepteur télécommandable mural pour volet roulant, store et écran motorisé.

X10R
Fonctions de l'appareil
  • MONTEE / DESCENTE / ARRET.
  • Commandable et programmable à distance par courant porteur.
  • Commande locale maintenue : OUVERT / FERME.
  • Commande locale impulsionnelle : Réglage fin.

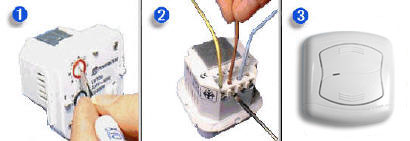

Description de l'installation du module
Couper le courant au disjoncteur principal (voir schéma)
  • Retirer le couvercle de l'interrupteur, ôter les deux vis et enlever la plaque métallique.
  • Installer la plaque métallique sur la boite d'encadrement à l'aide des vis.
  • Placer l'encadrement décor.
  • Connecter les câbles comme indiqué sur le schéma.
  • Poser l'interrupteur sur la plaque métallique et remettre les deux vis.

Attention : la qualité du toucher dépend du bon ajustement entre le cadre et l'interrupteur.
  • Régler l'adresse de l'interrupteur.

  • Calibrer (indispensable)
  • Maintenir enfoncé le bouton de montée jusqu'à ce que le volet soit en position haute maximum.
  • Positionnez le sélecteur du code MAISON sur * (étoile à côté de la lettre A)
  • Maintenir enfoncé le bouton de descente jusqu'à ce que le volet soit en position basse maximum.
  • Comptez 3 secondes et relâchez le bouton.
  • Positionnez le sélecteur du code MAISON sur la lettre choisie (A à P)
  • Le récepteur volet est prêt à recevoir les ordres des commandes et programmateurs X'DOM.

  • Remettre le couvercle en prenant garde que le logo X'Dom soit bien en bas à droite.

Caractéristiques techniques
Puissance : 6A
Secteur : 230V - 50Hz ~
Capacités :
- Lampe : NON
- Appareil : NON
- Halogène : NON
- B tension : NON
- Moteur : 6A
- Charge : NON

Consommation En veille : < 1W
Dimensions 57x58x47mm
Compatibilité :
X'DOM - X'DOM PRO

Domaines d'applications
  • Centraliser la commande des volets roulants.
  • Automatiser la fermeture des volets pour une meilleure gestion de l'énergie.
  • Coupler l'alarme à la fermeture des volets pour une plus grande sécurité.
  • Créer des ambiances cinéma avec descente auto matique de l'écran, fermeture des volets, etc.

Notes supplémentaires

Câblage du module

Vérifier le bon fonctionnement de la commande de volet roulant:
  • Remettre le courant.
  • Appuyer brièvement sur la partie haute de l'inverseur : le volet monte.
  • Appuyer brièvement sur la patie basse de l'inverseur : le volet descend.

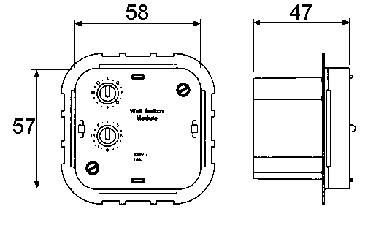

Dimensions du module


Schéma de câblage de volets roulants
