L'habitat résidentiel intègre de plus en plus, dans son infrastructure, les réseaux de communication (téléphone, Internet, multimédia), au même titre que le réseau électrique
Le terme VDI (Voix, Données, Images) est souvent utilisé pour qualifier ces réseaux de communication

La norme NF C 15-100 et le guide UTE C 90-483 préconisent une infrastructure universelle de communication pour toutes les applications (téléphone, télévision et données) de façon à satisfaire:
• la communication avec le monde extérieur
• la communication à l’intérieur de l’habitat avec une disponibilité des services en plusieurs points du logement
Définition des grades et utilisation
Le guide UTE C 90-483 définit quatre niveaux (ou "grades") de performances de l’installation en fonction des services supportés:
Grade 1 : infrastructure télécom “haut débit” 100 MHz + infrastructure coaxiale pour la télévision
Grade 2 : infrastructure télécom et réseau local informatique 250 Mhz + infrastructure coaxiale pour la télévision
Grade 3 : infrastructure unique 900 MHz
Grade 4 : infrastructure fibre optique plastique
A voir également :

item Généralités VDI
item NF C15-100
item Le câblage


Type d'application
Grade
1
2
3
4
Téléphonie Analogique
***
***
***

Téléphonie numérique - Internet et RNIS
***
***
***
IP
Internet à haut débit
***
***
***
***
Réseau local résidentiel - 100 Mbit/s
**
***
***
***
Télévision / Vidéo (Télécommunications)
*
**
***
***
Réseau local résidentiel - 1 GBit /s
**
***
***
Télévision terrestre (VHF - UHF)
*
***
***
Télévision par satellite (Bande intermédiaire)
Légende :
*
minimal
**
adapté
***
recommandé

Grade 1
• applications à 100 Mhz pour une longueur de 60 m
• structure en étoile
• câble à 4 paires torsadées
• câblage coaxial pour la télévision UHF/VHF

Grade 2
• applications à 250 Mhz pour une longueur de 60 m
• structure en étoile
• câble écranté à 4 paires torsadées
• câblage coaxial pour la télévision UHF/VHF
Grade 3 et Grade 3S
• applications à 900 Mhz pour une longueur de 60 m
• structure en étoile câble à 4 paires torsadées et écrantées
Evolution de la norme vers le grade 3S
Grade 4
• structure en étoile
• câble à 2 fibres optiques en plastique ou en silice
• téléphonie sur IP uniquement
Le câble à paires torsadées

Utilisé à l'origine pour le téléphone, il est actuellement utilisé pour les réseaux informatiques, la télévision par Internet, la télévision UHF-VHF
C'est une solution de base, efficace, fiable et durable
Avantages
• Prise RJ 45 standardisée
• Bande passante suffisante pour la plupart des applications
Inconvénient
• Affaiblissement important et bande passante insuffisante pour la télévision par satellite

Ce câblage existe dans tous les logements dont le permis de construire est postérieur à avril 2003 (NF C 15-100)

Dénominations des câbles :
UTP - Unshielded Twisted Pair
paires torsadées (sans blindage)
ce type de câble est utilisé en milieu non soumis à des perturbations électromagnétiques
FTP - Foiled Twisted Pair
paires torsadées + feuille de blindage aluminium
STP - Shielded Twisted Pair
paires torsadées + tresse métallique
SFTP - Shielded Foiled Twisted Pair
paires torsadées + feuille de blindage aluminium + tresse métallique

La catégorie définit principalement la bande passante :
Cat 5 (100MHz) – Cat 5e (125MHz) – Cat 6 (250MHz) - Cat 6a (500MHz) - Cat 7 (600MHz)

Les types de câbles de paires torsadées
(Le type de câble utilisé dépend du grade souhaité )

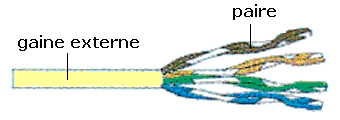

Grade 1 Câble UTP
EN (50441-1)
Pas de blindage - UTP

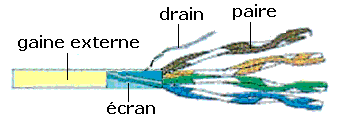

Grade 2 Câble FTP
EN (50441-2)
Blindage FTP
Grade 3 Câble SFTP
EN (50441-3)
Blindage SFTP

Le connecteur RJ 45
Il est impératif de choisir le connecteur adapté au type de service souhaité
Grade 1 : EN 60603-7-2 ou EN 60603-7-3
Grade 2 : EN 60603-7-5
Grade 3 : EN 60603-7-7

Prise RJ45
Prise informatique RJ45
Cat.6 - UTP
Principe de connexion RJ45
détorsader une paire

Il existe 2 normes de câblage EIA 568 A et EIA 568 B :
EIA
Numéro
Signal
1
TxData +
2
TxData -
3
RxData +
4
Téléphone
5
Téléphone
6
Rx Data
7
Télévision
8
Télévision
Le câblage du réseau Ethernet concerne les paires 1-2 et 3-6
Ces paires ont leurs couleurs inversées selon la norme utilisée:
1-2 vert pour EIA 568 A et orange pour EIA 568 B
3-6 orange pour EIA 568 A et vert pour EIA 568 B
La paire 4-5 concerne le téléphone
La paire 7-8 concerne la télévision
Le câblage coaxial :

Il est utilisé principalement pour:
• la télévision VHF-UHF (grade 1 et 2)
• la télévision satellite (grades 1, 2, 3 et 4)

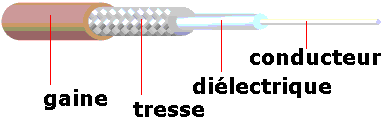

Câble coaxial
fiche Télévision
Fiche TV mâle coaxiale
Connecteur Vidéo Mosaic LEGRAND
Prise TV-FM-SAT
Prise télévision (Sagane LEGRAND)
Prise vidéo femelle

La fibre optique :
Fibre optiqueEncore peu utilisée dans le domaine résidentiel, son emploi est impératif en grade 4
Connecteur fibre optiqueAvantages :
• Affaiblissement très faible
• Bande passante importante
• Insensible aux rayonnements électromagnétiques
Inconvénients :
• Mise en oeuvre plus contraignante et plus onéreuse


Composants normalisés :
Connecteurs et prises à 8 contacts
de la série EN 60603-7-X (RJ 45)
connecteurs coaxiaux :
Prise type "RJ45"
Raccord type "F"
type F

9.52
Type 9.52
câble
Paires symétriques de la série C 93-531-XX
fibre
Fibre optique IEC 60794

NB : Il est recommandé de ne plus utiliser de conjoncteur téléphonique en T, ni de câble PTT 278 à compter du 1er janvier 2008
Équipement minimal
La norme NF C 15-100 impose :
• 1 prise de communication par pièce
• 2 prises pour l’ensemble du logement
Chaque prise doit être desservie par une canalisation provenant du tableau de communication de la GTL
Pour la télévision (coaxial), la norme impose:
• 2 prises pour une surface jusqu’à 100 m²
• 3 prises pour une surface supérieure à 100 m²
Équipement préconisé
Le guide UTE C 90-483 préconise:
• 3 prises de communication pour : cuisine, chambre, séjour, bureau, salon, bibliothèque, salle de jeux
• 1 prise de communication pour : salle de bains, toilettes, garage, couloirs, dépendances
• 1 prise de communication par cloison pleine
• Une distance entre deux prises inférieure à 5 m
Normes utilisées

Câblage des réseaux de communication résidentiels UTE C 90-483
Câbles pour installations intérieures de télécommunication UTE C 93-531-11, 12, 13, 14
Mise en oeuvre et cohabitation des réseaux UTE C 15-900
Installations électriques à basse tension NF C 15-100
